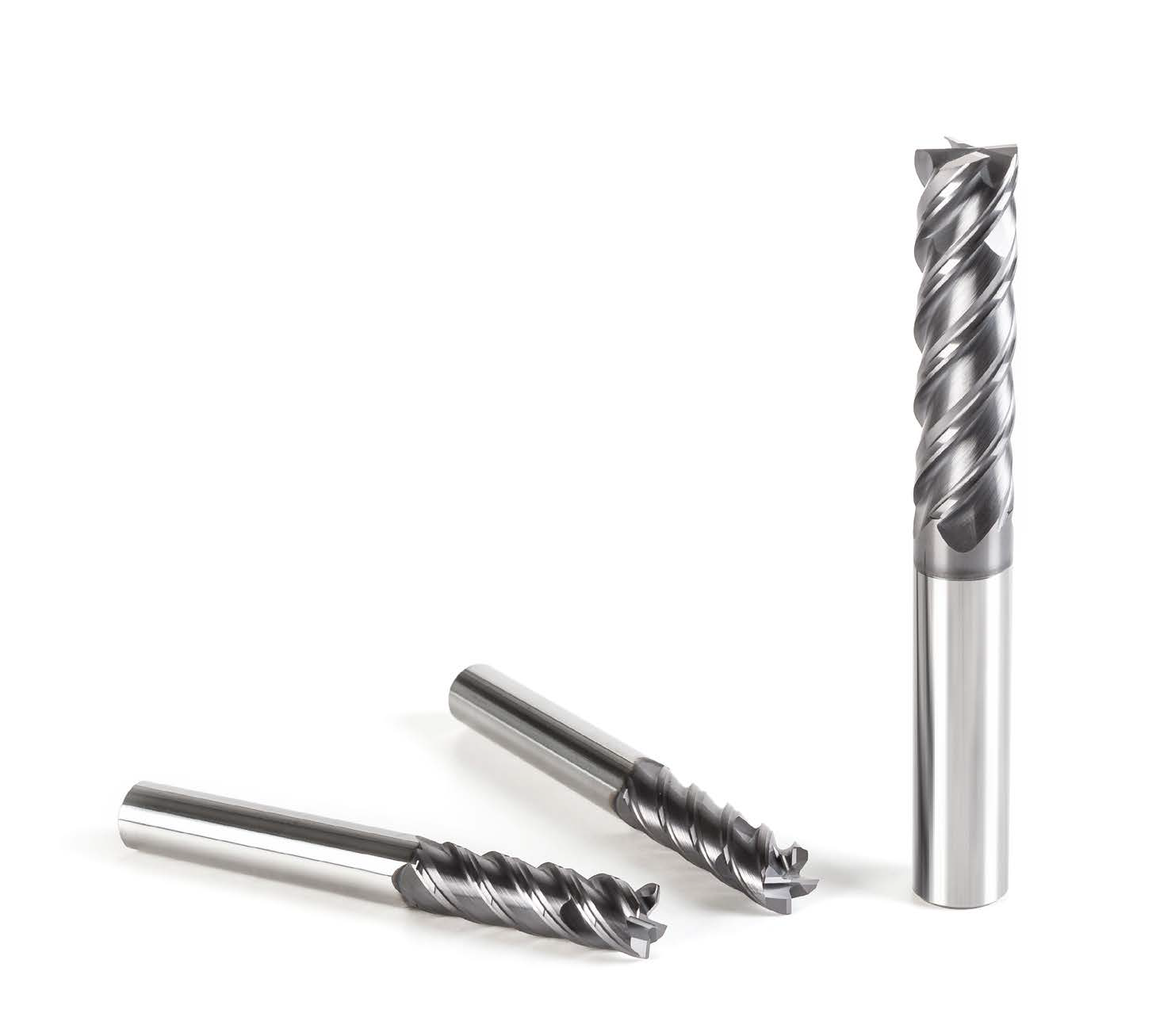

Frézy válcové FSH
- OBRÁBĚNÍ BOKEM FRÉZY - APLIKACE NA MĚKKÉ I TĚŽKO OBROBITELNÉ MATERIÁLY - UNIVERSAL do 54HRC
| Aplikace |
|---|
| Vysoce produktivní frézování bokem frézy s povrchem RA < 0,6 |
| Kolmost stěny < 0,01 mm |
| Dokončování 2D i 3D kontur |
| Dokončování přesných oken a drážek |
| Úhlování polotovarů |
| Materiály | |
|---|---|
| Universální použití pro měkké i těžko obrobitelné materiály až do tvrdosti 54HRC. |

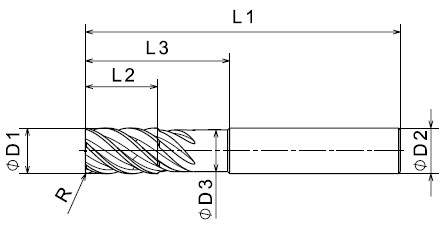

| Katalogové č. | D1 | R | L1 | L2 | L3 | D2 | D3 | Z | stopka |
| FSH2A 4030 | 3 | 0,06x45° | 51 | 8 | - | 6 | - | 4 | w |
| FSH2A 4040 | 4 | 0,08x45° | 51 | 11 | - | 6 | - | 4 | w |
| FSH2A 4050 | 5 | 0,10x45° | 51 | 13 | - | 6 | - | 4 | w |
| FSH2A 4060 | 6 | 0,12x45° | 51 | 13 | - | 6 | - | 4 | w |
| FSH2A 4080 | 8 | 0,15x45° | 64 | 19 | - | 8 | - | 4 | w |
| FSH2A 4100 | 10 | 0,20x45° | 73 | 22 | - | 10 | - | 4 | w |
| FSH2A 4120 | 12 | 0,25x45° | 73 | 26 | - | 12 | - | 4 | w |
| FSH2A 4160 | 16 | 0,25x45° | 93 | 35 | - | 16 | - | 4 | w |
| FSH2A 4200 | 20 | 0,30x45° | 105 | 45 | - | 20 | - | 4 | w |
| FSH3A 4030 | 3 | 0,06x45° | 60 | 12 | - | 6 | - | 4 | w |
| FSH3A 4040 | 4 | 0,08x45° | 60 | 16 | - | 6 | - | 4 | w |
| FSH3A 4050 | 5 | 0,10x45° | 60 | 20 | - | 6 | - | 4 | w |
| FSH3A 4060 | 6 | 0,12x45° | 65 | 24 | - | 6 | - | 4 | w |
| FSH3A 4080 | 8 | 0,15x45° | 80 | 28 | - | 8 | - | 4 | w |
| FSH3A 4100 | 10 | 0,20x45° | 90 | 35 | - | 10 | - | 4 | w |
| FSH3A 4120 | 12 | 0,25x45° | 100 | 38 | - | 12 | - | 4 | w |
| FSH3A 4160 | 16 | 0,25x45° | 125 | 55 | - | 16 | - | 4 | w |
| FSH3A 4200 | 20 | 0,30x45° | 140 | 60 | - | 20 | - | 4 | w |
| FSH2E 4120 | 12 | - | 73 | 31 | 35 | 12 | 11,6 | 4 | v |
| FSH2E 4160 | 16 | - | 93 | 40 | 45 | 16 | 15,15 | 4 | v |
| FSH2E 4200 | 20 | - | 105 | 50 | 60 | 20 | 19,15 | 4 | v |
| FSH3E 4120 | 12 | - | 100 | 43 | 50 | 12 | 11,15 | 4 | v |
| FSH3E 4160 | 16 | - | 125 | 60 | 65 | 16 | 15,15 | 4 | v |
| FSH3E 4200 | 20 | - | 140 | 65 | 70 | 20 | 19,15 | 4 | v |
| FSH3F 4030 | 3 | 0,06x45° | 58 | 20 | - | 6 | - | 4 | v |
| FSH3F 4040 | 4 | 0,08x45° | 65 | 30 | - | 6 | - | 4 | v |
| FSH3F 4060 | 6 | 0,12x45° | 80 | 40 | - | 6 | - | 4 | v |
| FSH3F 4080 | 8 | 0,15x45° | 100 | 50 | - | 8 | - | 4 | v |
| FSH3F 4100 | 10 | 0,20x45° | 110 | 60 | - | 10 | - | 4 | v |
| FSH3F 4120 | 12 | 0,25x45° | 120 | 70 | - | 12 | - | 4 | v |
| FSH3F 4160 | 16 | 0,25x45° | 140 | 85 | - | 16 | - | 4 | v |
| FSH5A 4200 | 20 | 0,30x45° | 140 | 85 | - | 20 | - | 4 | v |
| FSH8D 5200 | 20 | 0,30x45° | 162 | 100 | - | 20 | - | 4 | v |
| FSHD010368 | 20 | 0,30x45° | 180 | 40 | 145 | 20 | 19 | 4 | v |
| FSHD011188 | 20 | 0,50x45° | 180 | 130 | - | 20 | - | 4 | w |
| FSH3C 6250 | 25 | 0,50x45° | 166 | 55 | 110 | 25 | 24 | 4 | w |
| FSH4D 5250 | 25 | 0,50x45° | 215 | 80 | 155 | 25 | 24 | 4 | w |
| FSHD011163 | 25 | R1 | 215 | 150 | - | 25 | - | 4 | w |
| FSHD011195 | 25 | 0,50x45° | 201 | 130 | 140 | 25 | 24,5 | 4 | w |
Sortiment fréz operativně přizpůsobíme vašim potřebám - změna délek, průměru, rožku frézy.
